In Belgien hebt ein gewaltiges Schiffshebewerk ganze Frachtschiffe mitsamt dem Wasser, in dem sie schwimmen, um 73,15 Meter an. Die Anlage von Strépy-Thieu ersetzt mehrere Schleusen und ältere Hebewerke auf einer wichtigen Binnenwasserstraße. Entscheidend ist ein physikalischer Effekt: Ein voll beladener Wassertrog wiegt nahezu genauso viel wie ein Trog ohne Schiff. Dadurch lassen sich selbst schwere Frachter mit Gegengewichten bewegen.

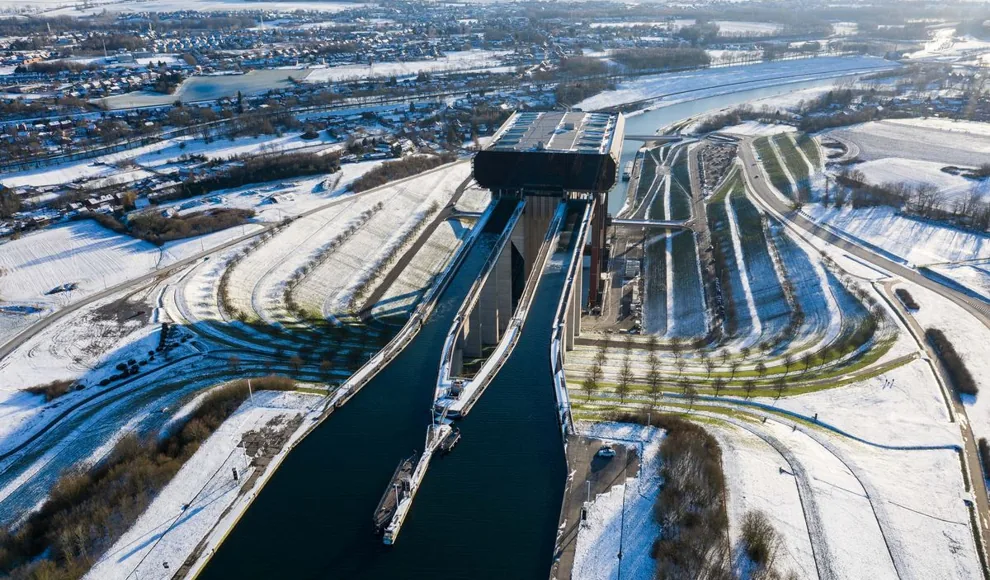

Am Canal du Centre in der belgischen Provinz Hennegau steht eine Konstruktion, die eher an ein gigantisches Hochhaus als an eine Wasserstraße erinnert. Schiffe fahren in ein Wasserbecken, Tore schließen sich und anschließend fährt das gesamte Becken senkrecht nach oben oder unten. Das Schiffshebewerk Strépy-Thieu überwindet dabei exakt 73,15 Meter Höhenunterschied.
Der ungewöhnliche Transport ist kein Experiment, sondern Teil der regulären Binnenschifffahrt. Seit 2002 verbindet das Bauwerk zwei unterschiedlich hoch gelegene Abschnitte des Kanals. Die belgische Wasserstraßenverwaltung nennt eine Bauwerkshöhe von rund 102 Metern, eine Länge von 135 Metern und eine Breite von 75 Metern. Zwei voneinander unabhängige Tröge können Schiffe aufnehmen und bewegen.
Die Fahrt beginnt wie eine gewöhnliche Einfahrt in eine Schleuse. Ein Frachtschiff fährt vom Kanal in einen mit Wasser gefüllten, an Stahlseilen aufgehängten Trog. Sobald die Tore geschlossen und abgedichtet sind, hebt oder senkt die Anlage den gesamten Trog mitsamt Schiff und Wasser. Am Zielniveau werden die Tore geöffnet, und das Schiff kann ohne Umladen seiner Fracht weiterfahren.
Jeder der beiden Tröge kann nach Angaben der wallonischen Verwaltung Binnenschiffe mit bis zu 2.000 Tonnen Tragfähigkeit aufnehmen. Die Zahl beschreibt die mögliche Ladekapazität der Schiffe, nicht das Gewicht des gesamten bewegten Beckens. Dieses ist einschließlich Wasser erheblich schwerer. Für die Anlage sind gerade die gewaltigen Wassermassen ein zentrales Konstruktionsmerkmal.
Der entscheidende Trick beruht auf dem archimedischen Prinzip. Ein schwimmendes Schiff verdrängt genau so viel Wasser, wie seinem eigenen Gewicht entspricht. Fährt es in einen Trog mit konstantem Wasserstand, verdrängt es daher eine entsprechende Wassermasse. Das Gesamtgewicht aus Schiff und verbliebenem Wasser ändert sich idealisiert kaum gegenüber dem Zustand ohne Schiff.
Diese Eigenschaft macht die Bewegung schwerer Frachter technisch beherrschbar. Gegen die Masse des gefüllten Trogs arbeiten große Gegengewichte, die über Seile und Rollen mit ihm verbunden sind. Elektromotoren müssen deshalb vor allem Reibung, kleine Gewichtsunterschiede und die Beschleunigung überwinden, statt die gesamte Last ohne Ausgleich anzuheben. Die technischen Angaben des Antriebslieferanten Esco Group beziffern die bewegte Masse eines Trogs auf etwa 7.200 bis 8.400 Tonnen.
Die beiden Tröge sind voneinander unabhängig. Für jeden Trog werden nach technischen Unterlagen 112 Tragseile zum Gewichtsausgleich und weitere 32 Steuerseile eingesetzt. Die Kräfte verteilen sich damit auf viele Verbindungselemente, statt auf ein einzelnes Zugseil. Getriebe, Seiltrommeln und elektrische Antriebe kontrollieren die Bewegung.
Die eigentliche vertikale Fahrt dauert nach Angaben eines beteiligten Antriebstechnikunternehmens etwa sieben Minuten. Für den gesamten Vorgang mit Einfahrt, Torbewegungen und Ausfahrt ist jedoch deutlich mehr Zeit erforderlich. Die wallonische Wasserstraßenverwaltung gibt für die vollständige Passage weniger als eine Stunde an. Diese Unterscheidung erklärt, warum verschiedene Angaben zur Dauer eines Hubvorgangs kursieren.
Der Höhenunterschied im belgischen Kanalnetz war lange ein Hindernis für größere Frachtschiffe. Auf der alten Strecke des Canal du Centre mussten Schiffe vier historische hydraulische Hebewerke und weitere Schleusen passieren. Die neue Verbindung bündelt diese Höhenüberwindung in einer einzigen Anlage und spart nach Angaben der Verwaltung mehr als vier Stunden gegenüber dem alten Weg.
Die vier älteren Hebewerke sind als bedeutende Zeugnisse der Industriegeschichte erhalten geblieben und gehören zum UNESCO-Welterbe. Anders als das moderne Schiffshebewerk arbeiten sie mit historischen hydraulischen Systemen und dienen heute vor allem dem Freizeitverkehr. Der neue Wasseraufzug wurde dagegen für die Anforderungen der kommerziellen Binnenschifffahrt gebaut.
Bei einer gewöhnlichen Schleuse strömt beim Füllen und Entleeren Wasser zwischen unterschiedlich hohen Kanalabschnitten. An einer Wasserscheide ist das besonders problematisch, wenn der obere Kanal nur wenig natürlichen Zufluss hat. Das Schiffshebewerk bewegt dagegen einen abgeschlossenen Wasservorrat mit dem Schiff und benötigt für den eigentlichen Höhenwechsel nicht jedes Mal eine entsprechend große Wassermenge aus dem Oberwasser.
Ganz ohne Energie oder Wasserverluste funktioniert die Anlage nicht. Pumpen, Antriebe, Abdichtungen und Wartung bleiben notwendig. Dennoch verbindet das System zwei Vorteile: Es kann große Schiffe über einen ungewöhnlich hohen Niveauunterschied transportieren und zugleich den Wasserbedarf gegenüber einer Folge klassischer Schleusen begrenzen.
Der Bau des neuen Schiffshebewerks begann 1982; zwanzig Jahre später wurde die Verbindung für die Schifffahrt eröffnet. Seine außergewöhnlichen Abmessungen entstehen aus einer einfachen Aufgabe: Ein vollständiger, wassergefüllter Kanalabschnitt muss kontrolliert zwischen zwei Höhenlagen bewegt werden. Der eigentliche technische Kunstgriff ist nicht rohe Motorleistung, sondern der Ausgleich der Last durch Gegengewichte und Wasserverdrängung.
Strépy-Thieu war bis zur Inbetriebnahme des chinesischen Schiffshebewerks am Drei-Schluchten-Damm das Hebewerk mit dem größten überwundenen Höhenunterschied. In Europa zählt es weiterhin zu den herausragenden Anlagen seiner Art. Es zeigt anschaulich, wie sich eine alltägliche physikalische Gesetzmäßigkeit in eine Maschine verwandeln lässt, die ganze Frachtschiffe senkrecht durch die Landschaft bewegt.
Service public de Wallonie, Ascenseurs funiculaires
Canal du Centre, Ascenseur funiculaire de Strépy-Thieu
Esco Group, Boat lift in Belgium
