Ein neu entwickelter Phototransistor wandelt extrem schwaches Infrarotlicht direkt in sichtbares Licht um und treibt damit eine bernsteinfarbene LED. Im Versuch war die sichtbare Emission mehr als 17.000-mal heller als die einfallende Infrarotstrahlung. Entscheidend ist eine interne Verstärkung, die mit sehr niedriger Spannung arbeitet und damit kompakte Nachtsichtsysteme ohne große optische Kristalle möglich machen könnte. Der eigentliche Trick steckt in einer Rückkopplung, die aus wenigen eingehenden Photonen einen überraschend kräftigen sichtbaren Lichtpunkt macht.

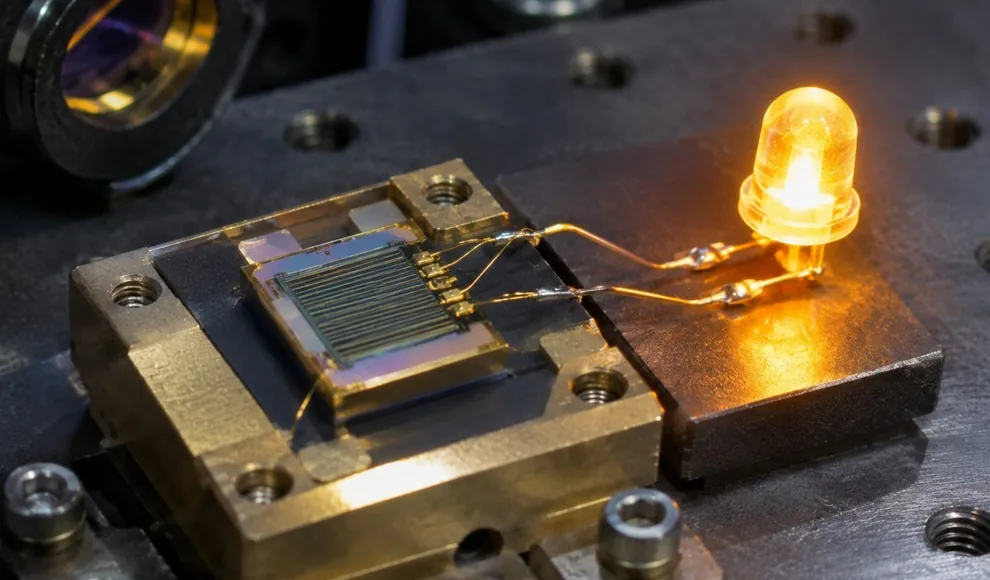

Seokhyeong Lee von der University of Washington und Kollegen aus Seattle, Urbana-Champaign und New Haven haben dafür einen Avalanche-Heterojunction-Phototransistor mit einer Leuchtdiode gekoppelt. Das Bauteil reagiert auf kurzwellige Infrarotstrahlung, die für das menschliche Auge unsichtbar bleibt, erzeugt daraus einen stark verstärkten elektrischen Strom und speist diesen unmittelbar in die LED. Auf dem Labortisch erscheint dadurch ein bernsteinfarbener Lichtpunkt, obwohl die eigentliche optische Anregung unsichtbar ist. Die Arbeit in Nature Photonics beschreibt den Aufbau als Festkörperlösung für die direkte Umwandlung von Infrarot- in sichtbares Licht.
Herkömmliche Verfahren zur sogenannten Upconversion arbeiten häufig mit nichtlinearen Kristallen, starken Pumplichtquellen oder komplexen optischen Anordnungen. Solche Systeme können sehr leistungsfähig sein, benötigen aber Platz, präzise Ausrichtung und oft deutlich mehr optische Leistung. Der neue Phototransistor verfolgt einen anderen Weg: Er behandelt das schwache Infrarotsignal zunächst wie ein elektrisches Messsignal und nutzt anschließend eine interne Verstärkung, um genug Strom für sichtbare Emission bereitzustellen. Damit verschiebt sich ein Teil der Aufgabe von der klassischen Optik in einen kleinen Halbleiteraufbau.
Im Zentrum steht eine Halbleiterstruktur aus Indiumgalliumarsenid und Indiumphosphid, kurz InGaAs und InP. InGaAs eignet sich besonders gut zum Nachweis von kurzwelliger Infrarotstrahlung, während die Heterostruktur elektrische Ladungsträger gezielt führt und verstärkt. Trifft ein geeignetes Photon auf den aktiven Bereich, entstehen Elektronen und Löcher, deren Bewegung im Bauteil einen Strom erzeugt. Dieser Strom bleibt nicht auf die ursprüngliche Lichtmenge begrenzt, weil der Transistor zusätzlich verstärkt und die Avalanche-Zone weitere Ladungsträger erzeugt.
Die Forscher kombinieren damit zwei Effekte, die in vielen Photodetektoren getrennt betrachtet werden: Transistorverstärkung und lawinenartige Vervielfachung. Eine positive Rückkopplung sorgt dafür, dass sich beide Mechanismen gegenseitig unterstützen. Genau dadurch kann aus einem sehr schwachen optischen Eingang ein ausreichend starker elektrischer Ausgang entstehen, der eine Leuchtdiode direkt antreibt. Anders als bei einer Kamera muss dabei zunächst kein digitales Bildsignal erzeugt und anschließend auf einem Display dargestellt werden.
Diese direkte Wandlung ist für Nachtsicht besonders interessant, weil das natürliche Nachtglühen der Atmosphäre einen Teil seiner Strahlung im nahen und kurzwelligen Infrarot abgibt. Solche Photonen erreichen den Boden auch dann, wenn sichtbares Licht bereits sehr schwach ist. Ein verwandter Ansatz nutzt auf der Website bereits eine Brille zur Sichtbarmachung von Infrarotlicht; der neue Phototransistor setzt dagegen auf eine Halbleiterkette aus Detektion, elektrischer Verstärkung und sichtbarer Emission.
Besonders auffällig ist die niedrige elektrische Schwelle des Bauteils. Der Avalanche-Betrieb setzt bereits bei einer Spannung ein, die weit unter den Werten vieler klassischer Lawinenphotodioden liegt. In einer solchen Zone werden beschleunigte Ladungsträger energiereich genug, um im Halbleiter weitere Elektronen-Loch-Paare zu erzeugen. Aus einem anfänglichen Ladungsträger werden dadurch mehrere, was den messbaren Strom stark anwachsen lässt.
Bei der neuen Struktur entsteht diese Vervielfachung nicht isoliert. Der Transistor liefert zunächst eine elektronische Verstärkung, die wiederum die Bedingungen für den Avalanche-Prozess verbessert. Die Autoren beschreiben diesen Kreislauf als intrinsische positive Rückkopplung. Für eine kompakte Anwendung ist das wichtig, weil hohe Betriebsspannungen zusätzliche Elektronik, größere Abstände zwischen Leitern und aufwendigere Energieversorgung verlangen würden.
Die Verbindung aus geringer Spannung und hoher optischer Verstärkung unterscheidet das Konzept von vielen früheren Versuchen zur direkten Infrarot-zu-Sichtbar-Wandlung. Der Ansatz ähnelt funktional einem winzigen Nachtlichtverstärker auf Halbleiterbasis: Das unsichtbare Eingangssignal wird aufgenommen, elektrisch vervielfacht und als sichtbare Farbe ausgegeben. Die Farbe stammt dabei von der gekoppelten LED und ist nicht die ursprüngliche Farbe des Infrarotphotons.
Im Versuch testeten die Forscher das System bei einer extrem geringen einfallenden Intensität, die in der Größenordnung natürlichen Nachtglühens liegt. Unter diesen Bedingungen blieb das Eingangssignal für das Auge vollständig unsichtbar, während die angeschlossene LED klar sichtbar leuchtete. Der Versuch demonstriert damit nicht nur eine empfindliche Messung auf einem Instrument, sondern eine Umwandlung, deren Ergebnis unmittelbar als Licht wahrnehmbar ist. Genau dieser sichtbare Ausgang macht das Prinzip für direkte Nachtsicht attraktiver als viele reine Sensorkonzepte.
Der Phototransistor arbeitet breitbandig im kurzwelligen Infrarot. Diese Spektralregion ist technisch interessant, weil sie Eigenschaften von sichtbarem Licht und längerwelligem Wärmestrahlungsbereich verbindet. Materialien, Vegetation, Haut, Wasser und technische Oberflächen reflektieren dort anders als im sichtbaren Spektrum, was zusätzliche Bildinformationen liefern kann. Zugleich ist der Bereich mit etablierten III-V-Halbleitern gut detektierbar.
Dass unsichtbare Strahlung in sichtbare Information übersetzt wird, ist kein neues Ziel der Photonik. Menschen können unter besonderen Laborbedingungen sogar bestimmte Infrarotimpulse indirekt wahrnehmen, weil mehrere Photonen gemeinsam einen Sehreiz auslösen können. Für technische Nachtsicht ist eine solche biologische Besonderheit jedoch ungeeignet; dort muss ein Bauteil zuverlässig und reproduzierbar aus sehr schwacher Strahlung ein gut sichtbares Signal erzeugen.
Die Arbeit verteilt sich auf mehrere spezialisierte Gruppen. In Illinois wurden Halbleiterschichten für Detektor und LED gewachsen und die Bauteile modelliert, während Teams in Washington und Yale Design, Fertigung, Verpackung und Messung übernahmen. Solche Heterostrukturen entstehen aus extrem dünnen kristallinen Schichten, deren Zusammensetzung bestimmt, welche Photonen absorbiert werden und wie leicht Ladungsträger durch die Grenzflächen gelangen. Schon kleine Abweichungen bei Dicke, Dotierung oder Grenzflächenqualität können die Verstärkung verändern.
Im größeren Trend der integrierten Photonik fügt sich die Entwicklung in das Ziel ein, immer mehr optische Funktionen direkt auf Halbleiterplattformen zu vereinen. Ein anderer aktueller Ansatz bringt besonders verlustarme Lichtleiter direkt auf einen Siliziumchip mit Glasfaser-ähnlichen Eigenschaften. Beim neuen Infrarotwandler liegt der Schwerpunkt nicht auf verlustarmem Transport, sondern auf der möglichst starken Umwandlung eines sehr schwachen optischen Signals.
Zu gewöhnlicher Siliziumelektronik gehören die beteiligten Materialien nicht. InGaAs und InP werden bereits für schnelle Kommunikationsdetektoren, Lasertechnik und spezielle Bildsensoren eingesetzt, sind aber teurer und anspruchsvoller in der Fertigung. Für eine spätere tragbare Lösung wird deshalb entscheidend sein, wie gut sich die Struktur skalieren, zu größeren Flächen zusammensetzen und mit kompakter Stromversorgung kombinieren lässt.
Als Anwendung nennen die Autoren unter anderem tragbare Systeme, bei denen Infrarotstrahlung ohne den üblichen Umweg über Kameraelektronik und Display in sichtbares Licht übersetzt wird. Denkbar wären flache optische Module, die vor dem Auge oder in einer kompakten Anzeige sitzen. Der aktuelle Versuch beweist zunächst die physikalische Funktion einzelner Bauteile und ihrer Kopplung; ein fertiges Nachtsichtgerät mit großem Sichtfeld, hoher Auflösung und alltagstauglicher Bildqualität wurde damit noch nicht demonstriert.
Auch die Bilddarstellung stellt weitere Anforderungen. Ein einzelner Detektor kann nur die Intensität an einer Stelle erfassen, während ein echtes Bild viele räumlich getrennte Pixel benötigt. Für scharfe Konturen müssten zahlreiche solcher Elemente geordnet zusammenarbeiten, und die sichtbare Ausgabe müsste dieselbe räumliche Information erhalten. Zusätzlich spielen Rauschen, Gleichmäßigkeit, Wärmeentwicklung und die Effizienz der LED eine Rolle, sobald aus einem Labormuster ein großflächiger Wandler wird.
Die Forscher sehen das Prinzip zugleich als allgemeineren Weg zur Photonenumwandlung. Ein Halbleiterdetektor kann auf einen bestimmten Infrarotbereich abgestimmt werden, während die nachgeschaltete Leuchtdiode eine gewünschte sichtbare Farbe erzeugt. Dadurch lassen sich Detektion und Ausgabe weitgehend getrennt optimieren. Diese Trennung könnte auch außerhalb der Nachtsicht interessant sein, etwa bei optischer Messtechnik oder Systemen, die schwache Infrarotsignale direkt für das Auge zugänglich machen sollen.
Für die nächste Entwicklungsstufe müssen die Teams zeigen, wie sich der Verstärkungsmechanismus in größeren Arrays verhält. Bei vielen dicht gepackten Pixeln dürfen sich Rückkopplung, elektrische Felder und Wärme nicht gegenseitig so beeinflussen, dass einzelne Bildpunkte ungleich reagieren. Ebenso wichtig ist eine gleichmäßige Herstellung der kristallinen Schichten über größere Flächen, weil lokale Defekte bei Avalanche-Bauteilen besonders starke Auswirkungen haben können.
Offen bleibt auch, wie gut das Konzept bei bewegten Szenen funktioniert. Hohe Verstärkung allein genügt für eine Nachtsichtbrille nicht, wenn Reaktionszeit, Bildrate oder Rauschen zu schlecht ausfallen. Die jetzt demonstrierte Verbindung aus empfindlichem Infrarotdetektor und sichtbarer LED schafft dafür jedoch eine neue technische Ausgangsbasis: Auf dem Labortisch genügt ein schwaches unsichtbares Signal, um ohne große Pumpoptik einen klaren bernsteinfarbenen Lichtpunkt zu erzeugen.
Nature Photonics, Low-voltage avalanche heterojunction phototransistor for infrared-to-visible upconversion; doi:10.1038/s41566-026-02046-3
University of Washington, Mo Li Group, Low-Voltage Avalanche Heterojunction Phototransistor for Infrared-to-Visible Upconversion
