Orions Hitzeschild zeigt nach dem bemannten Mondflug deutlich weniger Schäden als beim Vorgängerflug. An seiner Außenseite herrschten beim Wiedereintritt Temperaturen von mehr als 2200 Grad Celsius. Eine neue technische Auswertung erklärt, weshalb der Wärmeschutz diesmal anders beansprucht wurde. Der entscheidende Unterschied betrifft nicht einfach den Aufbau der Schutzschicht.
Die Unterseite einer Raumkapsel wirkt nach der Rückkehr zur Erde wie eine Oberfläche, die möglichst unbeschädigt hätte bleiben sollen. Bei einem Hitzeschild gilt jedoch eine andere Logik: Ein Teil des Materials darf sich verändern und verloren gehen, damit die Kabine dahinter geschützt bleibt. Orion brachte bei Artemis II vier Astronauten von einem Flug um den Mond zurück. Die Kapsel erreichte dabei bis zu 39-fache Schallgeschwindigkeit. Im Innenraum herrschten während der Rückkehr Temperaturen von ungefähr 24 Grad Celsius, obwohl die Außenseite extrem aufgeheizt wurde. Dieser Unterschied verdeutlicht die eigentliche Aufgabe des Systems: Es soll nicht die Entstehung großer Hitze verhindern, sondern den bewohnten Raum davon abschirmen. Während der Rückkehr musste das Raumschiff einen großen Teil seiner Bewegungsenergie an die Atmosphäre abgeben, ohne seine tragende Struktur oder den Innenraum unzulässig aufzuheizen. Der Zustand der geborgenen Unterseite ist deshalb weit mehr als eine Frage des äußeren Erscheinungsbilds. Er liefert Hinweise darauf, ob die thermische Belastung innerhalb der erwarteten Grenzen lag und ob sich das Schutzmaterial kontrolliert verhielt. Besonders wichtig ist dabei die Unterscheidung zwischen vorgesehenem Materialverbrauch und dem unerwünschten Ablösen größerer Stücke. Beide Vorgänge können Spuren hinterlassen, haben für die Bewertung eines bemannten Raumfahrzeugs aber eine unterschiedliche Bedeutung.
Der Vergleichspunkt ist Artemis I, der unbemannte Erprobungsflug desselben grundlegenden Kapseltyps. Nach dessen Rückkehr hatten Ingenieure Stellen gefunden, an denen verkohltes Material stärker als vorgesehen abgeplatzt war. Die Untersuchung des damaligen Materialverlusts stellte deshalb nicht allein die erreichten Temperaturen, sondern auch das Verhalten der Schutzschicht während des gesamten Flugverlaufs in den Mittelpunkt. Eine Schutzwirkung lässt sich schließlich nicht aus einer einzigen Temperaturangabe ableiten. Ebenso wichtig ist, wie lange eine bestimmte Belastung anhält, wie tief Wärme in den Werkstoff eindringt und welche Veränderungen dabei im Inneren entstehen. Für den anschließenden bemannten Einsatz musste diese Vorgeschichte nachvollziehbar erklärt werden. Artemis II war somit auch eine praktische Überprüfung der Annahmen, die Ingenieure aus dem ersten Flug und den nachfolgenden Untersuchungen gewonnen hatten. Die jetzt vorliegende Auswertung vergleicht diese Erwartungen mit den Spuren an der tatsächlich zurückgekehrten Kapsel.
Nach der technischen Auswertung von Artemis II fanden die Ingenieure neun Stellen mit einem Verlust verkohlten Materials. Bei Artemis I waren es 103 gewesen. Die Zählung zeigt einen deutlichen Unterschied, beschreibt aber nicht automatisch das Verhältnis der insgesamt verlorenen Materialmengen. Eine kleine Abplatzung und eine größere beschädigte Fläche gehen zunächst jeweils als Fundstelle in diese Gegenüberstellung ein. Deshalb wäre es unzulässig, aus den beiden Zahlen allein einen exakten prozentualen Gewinn an Sicherheit abzuleiten. Die Raumfahrtagentur bewertet das Verhalten des Wärmeschutzes als erwartungsgemäß. Auch am übrigen thermischen Schutz der Kapsel wurden keine Anzeichen einer Überhitzung festgestellt. Damit ergibt sich ein wesentlich aussagekräftigeres Bild als aus der bloßen Betrachtung der Unterseite: Entscheidend sind sowohl die verbliebene Schutzwirkung als auch die Verteilung und Ausprägung der Spuren. Der Befund betrifft außerdem den konkreten Flugverlauf dieser Mission und ist kein allgemeiner Belastungsnachweis für jede denkbare Rückkehrbahn.
Das verwendete Material Avcoat gehört zu den ablativen Wärmeschutzsystemen. Bei der Ablation wird die äußere Schicht unter großer Hitze chemisch und physikalisch verändert. Dabei entstehen Gase und eine verkohlte Oberfläche; Material kann abgetragen werden. Dieser vorgesehene Verbrauch hilft, die darunterliegenden Bereiche zu schützen. Problematisch wird ein solches System, wenn die Veränderungen nicht so ablaufen wie angenommen. Bei Artemis I konnten entstehende Gase aus bestimmten Bereichen nicht ausreichend entweichen. Im Material baute sich Druck auf, der zur Bildung von Rissen und zum Ablösen verkohlter Stücke beitrug. Daraus folgt eine wichtige technische Unterscheidung: Ein Wärmeschutz kann die Kabine erfolgreich schützen und dennoch ein Verhalten zeigen, das für weitere Flüge genauer verstanden werden muss. Umgekehrt bedeutet eine dunkel verfärbte oder ungleichmäßige Oberfläche nicht automatisch ein Versagen. Erst der Vergleich von Materialaufbau, thermischer Vorgeschichte und verbleibender Schicht macht aus dem sichtbaren Erscheinungsbild einen belastbaren Befund. Die Beurteilung richtet sich deshalb nicht nach einer möglichst makellosen Oberfläche, sondern nach den tatsächlichen Schutzreserven.
Für Artemis II wurde nicht einfach ein grundsätzlich anderer Hitzeschild eingebaut. Der wesentliche Unterschied gegenüber dem ersten Flug lag in der angepassten Flugbahn während des Wiedereintritts. Die maximale Reichweite entlang der Rückkehrstrecke wurde verkürzt. Dadurch verbrachte die Kapsel weniger Zeit in dem Temperaturbereich, der beim Vorgängerflug das ungünstige Verhalten des Materials begünstigt hatte. Dieser Zusammenhang erklärt, warum eine hohe Spitzentemperatur für sich genommen wenig über den Ausgang aussagt. Ein Werkstoff reagiert auf eine zeitliche Abfolge von Erwärmung, chemischer Veränderung und Abkühlung. Auch seine Durchlässigkeit für entstehende Gase spielt dabei eine Rolle. Für die Ingenieure bestand die Aufgabe folglich darin, die gesamte Belastungsgeschichte mit dem Verhalten des vorhandenen Materials in Einklang zu bringen. Das ist etwas anderes, als den heißen Abschnitt der Rückkehr vollständig zu vermeiden. Die Kapsel musste weiterhin sehr viel Energie abgeben. Verändert wurde, wie sie diese anspruchsvolle Phase durchlief und wie lange bestimmte Bedingungen am Schutzsystem wirkten.

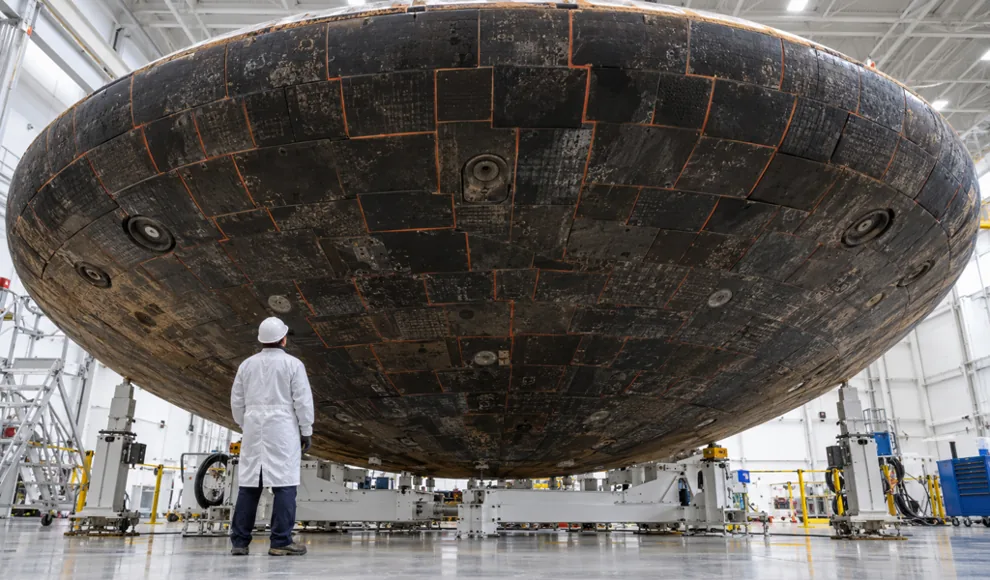

Der große untere Schutzschild besteht aus 186 Avcoat-Blöcken. Weitere rund 1300 keramische Kacheln schützen die übrige Außenhülle. Schon dieser Aufbau macht deutlich, warum eine Inspektion nicht auf das Zählen dunkler Flecken reduziert werden kann. Übergänge zwischen Bauteilen, Befestigungsbereiche und Öffnungen sind konstruktiv anders ausgeführt als eine ununterbrochene Fläche. Bei Orion sind bestimmte Bereiche um Befestigungspunkte bewusst stärker ausgelegt, weil dort die Strömung eine andere thermische Belastung erzeugen kann. Auch die rötlich orangefarbenen Fugen lassen sich nicht ohne Weiteres als Zeichen einer außergewöhnlichen Beschädigung deuten. Ihre Erscheinung hängt mit dem verwendeten eisenoxidhaltigen Silikon zusammen. Solche Einzelheiten sind für den Vergleich von Aufnahmen entscheidend: Ein konstruktiv vorgesehenes Muster darf nicht mit einem neu entstandenen Defekt verwechselt werden. Die Kontrolle umfasst deshalb außerdem Fenster, Lüftungsbereiche und Dichtungen. Ein intakter unterer Schild allein würde schließlich nicht ausschließen, dass an einer anderen Stelle unerwünscht Wärme eingedrungen ist. Erst die gemeinsame Bewertung dieser Bereiche beschreibt die thermische Leistungsfähigkeit des gesamten Raumschiffs.
Nach der Bergung wurde der Schild ausgebaut und für weitere Untersuchungen vorbereitet. Materialproben und Röntgenaufnahmen ergänzen die äußere Inspektion; außerdem wird der tatsächliche Oberflächenabtrag mit den Vorhersagen verglichen. Solche Messungen beantworten eine andere Frage als ein gewöhnliches Foto. Von außen ist beispielsweise nicht unmittelbar erkennbar, wie weit eine Veränderung in den Werkstoff reicht oder welche Schichtdicke an einer bestimmten Stelle verblieben ist. Die laufenden Vergleiche sollen daher die räumliche Verteilung der Beanspruchung genauer erfassen. Dass Raumfahrttechnik ihre thermischen Eigenschaften gezielt nachweisen muss, zeigt auch der Temperaturtest eines Mondlanders, auch wenn dort andere Belastungen und Schutzaufgaben untersucht werden. Ein Versuch ersetzt den anderen nicht. Bei Orion liegt der besondere Wert darin, dass reales Flugmaterial verfügbar ist. Dessen Untersuchung kann zeigen, an welchen Stellen ein Modell ausreichend genau war und wo Annahmen für künftige Auslegungen verbessert werden müssen.
Die deutlich geringere Zahl der Abplatzungen stützt die für Artemis II gewählte Vorgehensweise. Sie zeigt jedoch nicht, dass die Entwicklung eines Wärmeschutzsystems damit abgeschlossen wäre. Für spätere Einsätze müssen Materialeigenschaften, Fertigung und Flugbedingungen weiterhin gemeinsam betrachtet werden. Eine andere Mission kann beispielsweise eine andere Rückkehrgeometrie erfordern; aus einem erfolgreichen Flug folgt deshalb keine uneingeschränkte Freigabe für beliebige Belastungen. Zudem stammt die aktuelle Bewertung von der Raumfahrtagentur selbst und ist eine technische Missionsauswertung, keine unabhängige Vergleichsstudie mehrerer Hersteller. Ihr Wert liegt in den konkreten Untersuchungen am geborgenen Original und im Abgleich mit der vorausgegangenen Fehleranalyse. Die weiterhin laufende Vermessung des Materialabtrags gehört zu diesem Prozess. Für die Beurteilung der Rückkehr ist somit weder ein makelloser Schild erforderlich noch ein oberflächlicher Verweis auf die erreichte Höchsttemperatur ausreichend. Entscheidend ist, ob die sichtbaren und inneren Veränderungen verstanden werden und der Schutz unter den tatsächlich aufgetretenen Bedingungen zuverlässig erhalten blieb.
