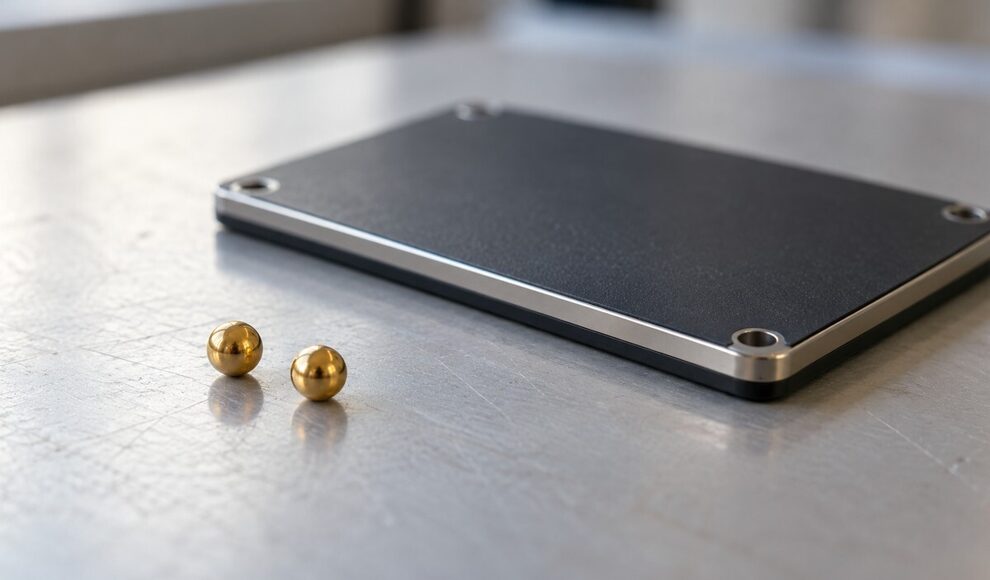

Zwei 3 Millimeter große Magnetkügelchen im Muskel reichen aus, um dessen Bewegung drahtlos und in Echtzeit zu verfolgen. Ein Team des Massachusetts Institute of Technology hat das Verfahren bei Menschen mit Unterschenkelamputation getestet und damit virtuelle Prothesen genauer gesteuert als mit üblichen Hautsensoren. Die winzigen Implantate selbst benötigen weder Batterie noch Kabel. Entscheidend ist nun, ob dieselbe Präzision auch beim Gehen mit einer echten robotischen Beinprothese erhalten bleibt.
Christopher Shallal und Cameron Taylor arbeiten am MIT an einer Schnittstelle, die nicht elektrische Muskelaktivität schätzt, sondern die tatsächliche Bewegung des Gewebes misst. Dafür sitzen kleine permanentmagnetische Marker in den verbliebenen Muskeln eines amputierten Beins, während ein flacher Sensor außen auf der Haut ihre Position verfolgt. Wenn sich der Muskel verkürzt oder verlängert, verändert sich der Abstand der Marker, und aus dieser Bewegung lassen sich Länge und Geschwindigkeit des Gewebes berechnen. Das Prinzip heißt Magnetomikrometrie und soll einer Prothesensteuerung genau jene mechanische Information liefern, die beim natürlichen Bewegen ständig entsteht. Die Originalmeldung des MIT beschreibt das System als drahtlose Verbindung zwischen Muskelzustand und künstlicher Gliedmaße.
Die Idee trifft ein altes Problem moderner Prothesen: Oberflächenelektroden registrieren die elektrische Aktivierung eines Muskels, liefern aber nur indirekt Hinweise darauf, wie stark und wie weit er sich tatsächlich bewegt. Schweiß, verrutschende Elektroden und Signale benachbarter Muskeln können die Messung zusätzlich stören. Schon frühere implantierte Systeme versuchten deshalb, Informationen näher an ihrer biologischen Quelle abzugreifen. Forschung und Wissen berichtete etwa über implantierte Sensoren zur kabellosen Prothesensteuerung. Das neue Magnetverfahren geht einen anderen Weg, weil es die Bewegung des Muskels direkt verfolgt und dafür keine aktive Elektronik im Gewebe benötigt.
Im Versuch erhielten Teilnehmer mit Unterschenkelamputation mehrere beschichtete Magnete in Muskeln, die ursprünglich das Sprunggelenk bewegen. Chirurg Matthew Carty setzte die Implantate am Brigham and Women’s Hospital ein. Die Kügelchen bestehen im Kern aus einer Neodym-Eisen-Bor-Legierung und tragen eine Goldschicht sowie Parylene C, ein Polymer, das den direkten Kontakt des Magnetmaterials mit dem Körper verhindert. Von außen sieht man davon später nichts; auf der Haut liegt lediglich das Messsystem. Genau diese Trennung macht den Ansatz technisch interessant: Im Körper verbleiben passive Marker, während Rechenleistung, Stromversorgung und austauschbare Elektronik außerhalb des Körpers sitzen.
Die Versuchspersonen steuerten zunächst keine reale Beinprothese, sondern einen Cursor auf einem Bildschirm. Seine Bewegung stand stellvertretend für Freiheitsgrade, die später ein robotisches Fuß- und Sprunggelenk ansteuern könnten. Das klingt unspektakulär, ist für einen direkten Methodenvergleich aber entscheidend, weil dieselbe Aufgabe mit unterschiedlichen Messsystemen wiederholt werden kann. Die Teilnehmer bewegten ihre verbliebenen Muskeln, während das System daraus Steuersignale erzeugte. So ließ sich prüfen, ob eine Bewegung schnell, stabil und zielgenau übersetzt wird, ohne dass wechselnde Bodenverhältnisse oder die Mechanik einer realen Prothese das Ergebnis verfälschen.
Das außen getragene Messmodul enthält ein dichtes Feld aus Magnetometern, die gleichzeitig die Stärke und Richtung der Magnetfelder erfassen. Die Elektronik löst daraus ein mathematisches Rückwärtsproblem: Aus den gemessenen Feldern berechnet sie fortlaufend, wo sich jeder implantierte Magnet befindet und wie er orientiert ist. Das System erreicht dabei eine räumliche Auflösung unterhalb eines Millimeters. Für die Steuerung ist nicht nur die absolute Position eines Markers relevant, sondern vor allem die relative Bewegung eines Paares im selben Muskel. Verkürzt sich der Muskel, rücken die Marker zusammen; beim Strecken entfernen sie sich wieder voneinander. Aus dieser einfachen geometrischen Veränderung entsteht ein direktes Signal für den mechanischen Muskelzustand.
Die Sensorplatine ist ungefähr so groß wie eine Kreditkarte und kann unter Kleidung direkt über dem betreffenden Muskel getragen werden. Damit unterscheidet sich das Konzept deutlich von Laborverfahren wie Ultraschall oder Röntgenbildgebung, die Muskelbewegungen ebenfalls sichtbar machen können, aber für eine dauerhaft tragbare Prothesensteuerung zu aufwendig wären. Die magnetische Messung braucht keine Sichtlinie in den Körper und sendet selbst keine Energie an die Marker. Der Träger muss also kein implantiertes Elektronikmodul laden. Für ein alltagstaugliches System bleiben dennoch praktische Fragen offen, etwa wie robust die Positionsberechnung bei schnellen Bewegungen, wechselnden Abständen zur Haut und starken äußeren Magnetfeldern arbeitet.
Alle Teilnehmer hatten eine besondere Operationsform erhalten, bei der gegensätzlich arbeitende Muskelpaare nach der Amputation wieder miteinander gekoppelt werden. Diese sogenannte agonistisch-antagonistische myoneurale Schnittstelle erhält einen Teil der natürlichen Wechselwirkung zwischen Muskeln, die sich bei einem gesunden Gelenk gegenseitig spannen und entspannen. Dadurch bleibt für den Patienten ein körpernahes Gefühl erhalten, wie sich ein fehlendes Gelenk bewegt. Die Magnetmarker nutzen genau diese biologische Mechanik als Informationsquelle. Ein künstliches Bein muss somit nicht allein aus elektrischer Muskelaktivität erraten, welche Bewegung gewünscht ist, sondern kann zusätzlich verfolgen, wie sich die beteiligten Muskeln tatsächlich verkürzen.
Bei der Implantation kamen die Kügelchen in bis zu vier Muskeln rund um das frühere Sprunggelenk. Die Forscher kombinierten das Verfahren außerdem mit implantierten Elektroden, sodass mehrere Messmethoden am selben Menschen und im selben Muskel verglichen werden konnten. Dieses Studiendesign ist wichtig, weil Unterschiede zwischen Personen sonst leicht mit Unterschieden zwischen Sensorprinzipien verwechselt werden. Die Magnetmessung erreichte bei den meisten geprüften Kriterien mindestens die Leistung der Elektromyografie und war in mehreren Aufgaben stabiler oder genauer. Eine fertige Therapie folgt daraus noch nicht, denn die Arbeit untersucht vor allem die Qualität des Signals und die technische Steuerbarkeit.
Zum Vergleich trugen die Teilnehmer klassische Elektroden auf der Haut und besaßen zusätzlich Elektroden im Muskel. Die magnetische Methode trat damit gegen zwei etablierte Varianten der Elektromyografie an. Besonders relevant ist, dass elektrische Aktivität und mechanische Bewegung eines Muskels nicht identisch sind. Ein Muskel kann über längere Zeit angespannt bleiben, obwohl sein elektrisches Signal nach dem ersten Impuls deutlich abnimmt. Auch die Kraftentwicklung hängt von Muskelgeometrie, Sehnenzustand und Gelenkstellung ab. Die Studie in Nature Sensors zeigt, dass die Magnetmarker diese mechanische Ebene direkt erfassen und daraus kontinuierlich ein Steuersignal ableiten können.
Bemerkenswert ist außerdem ein zweiter Effekt: Die Forscher konnten Muskelaktivierung allein über magnetische Induktion erkennen. Bewegte sich magnetisches Material im Körper relativ zum Sensorsystem, entstanden messbare Veränderungen, die Informationen über den Aktivierungszustand lieferten. Dieser Teil des Verfahrens steht noch am Anfang, könnte langfristig aber eine weitere Alternative zu elektrischen Elektroden eröffnen. Für Patienten wäre das vor allem dann relevant, wenn eine einzige äußere Sensorplattform sowohl Muskelbewegung als auch Aktivierung erfassen könnte. Der technische Reiz liegt darin, mehrere biologische Signale mit einem passiven Implantat zu gewinnen, ohne zusätzliche Kabel durch die Haut zu führen.
Die Magnetfelder lassen sich auch durch mehrere Zentimeter Gewebe verfolgen, was für viele oberflächennahe Muskeln an Armen und Beinen ausreicht. Die Reichweite setzt zugleich eine klare Grenze: Je tiefer ein Marker liegt, desto schwächer wird sein Feld am Sensor, während andere Magnetquellen und Bewegungen stärker ins Gewicht fallen. Die Entwickler begegnen diesem Problem mit einem dichten Sensornetz und Algorithmen, die mehrere Marker gleichzeitig auseinanderhalten. Für eine künftige Versorgung muss das System außerdem sicher erkennen, welcher Magnet zu welchem Muskel gehört, wenn sich der gesamte Stumpf im Verhältnis zum Sensor bewegt. Genau solche Alltagsbewegungen sind komplexer als die kontrollierten Aufgaben vor einem Bildschirm.
Auch die Implantate selbst müssen über Jahre stabil bleiben. Frühere Arbeiten des Teams untersuchten bereits, wie sich beschichtete Magnete im Muskel verhalten und welche Materialien für die biologische Verträglichkeit geeignet sind. Eine separate Sicherheitsanalyse beschäftigte sich mit Magnetresonanztomografie, weil starke Magnetfelder für permanente Implantate besondere Risiken schaffen können. Solche Fragen sind für die klinische Nutzung entscheidend: Ein Sensor kann noch so präzise sein, wenn Patienten später bei wichtigen Untersuchungen eingeschränkt wären oder Marker wandern könnten. Die aktuelle Arbeit liefert deshalb vor allem einen Nachweis dafür, dass kontinuierliche magnetische Muskelmessung beim Menschen praktisch funktioniert.
Als nächsten Schritt untersucht das Team, wie gut Menschen mit den magnetischen Signalen tatsächlich eine robotische Beinprothese im Alltag kontrollieren. Dann kommen Belastungen hinzu, die im Bildschirmversuch fehlen: Körpergewicht, wechselndes Tempo, Unebenheiten, Treppen und das Zusammenspiel mit dem gesunden Bein. Gerade beim Gehen muss eine Steuerung nicht nur präzise, sondern auch ohne spürbare Verzögerung reagieren. Ein fehlerhafter Befehl kann hier unmittelbar das Gleichgewicht beeinflussen. Die Forscher wollen deshalb in einer größeren Untersuchung prüfen, ob die stabile Cursorsteuerung in echte Gelenkbewegungen übersetzt werden kann.
Parallel bleibt offen, welche Patientengruppen am meisten profitieren. Das bisherige Konzept baut auf einer speziellen chirurgischen Rekonstruktion der Muskelpaare auf, doch die magnetische Messmethode ist grundsätzlich nicht auf genau diese Operationsform beschränkt. Entscheidend ist, ob geeignete Muskeln vorhanden sind und sich ihre Bewegung zuverlässig in die gewünschte Gelenkfunktion übersetzen lässt. Für Armprothesen könnten andere Bewegungsmuster und mehr Freiheitsgrade nötig sein. Der nächste klinische Entwicklungsschritt wird daher weniger an der Sichtbarkeit der winzigen goldenen Marker hängen als daran, wie gut ihre Signale unter realen Bewegungen in sichere, natürliche Prothesenbewegungen übersetzt werden.
Massachusetts Institute of Technology, Magnetic sensors track muscle movement, for better prosthetic limb control
Nature Sensors, A wireless magnetic implant system for continuous neuromuscular sensing; doi:10.1038/s44460-026-00157-6
