Ein starker Klebstoff soll Bauteile zusammenhalten und am Ende trotzdem wieder verwertbar sein. Eine neue Materialfamilie verbindet dafür hohe Haftfestigkeit mit einem gezielten chemischen Rückweg. In Versuchen hafteten die Polymere auf Edelstahl, während sich andere Proben zerlegen und erneut aufbauen ließen. Entscheidend ist, dass Belastbarkeit, Recycling und biologischer Abbau getrennt geprüft werden.

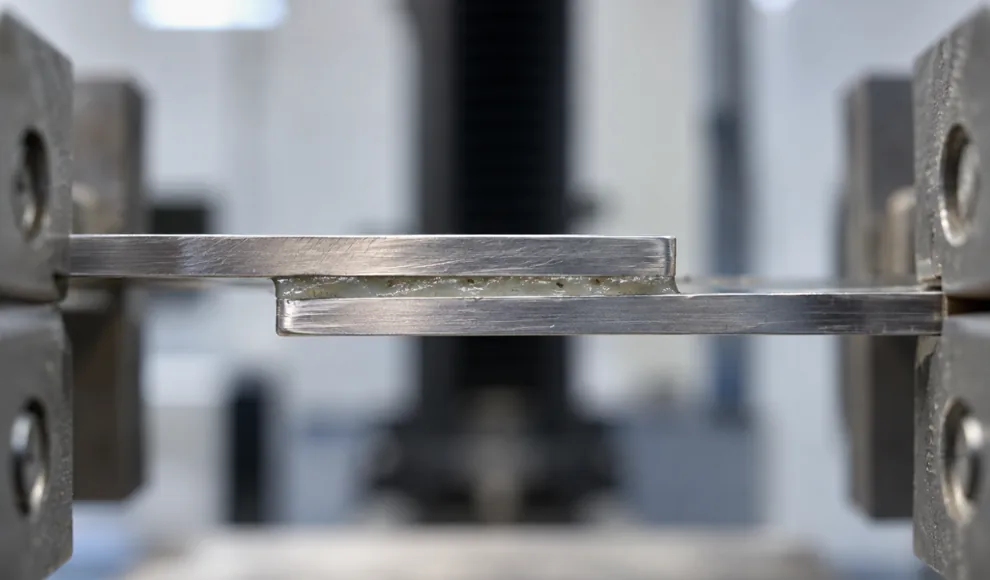

Zwei schmale Metallstreifen überlappen sich nur auf einer kleinen Fläche. Dazwischen liegt die dünne Schicht, die verhindern soll, dass sie auseinandergezogen werden. Genau an einer solchen Verbindung zeigt sich, was ein Klebstoff leisten kann. Nicht nur das Material selbst muss stabil sein, auch der Kontakt zur Oberfläche muss halten. Für das Ende der Nutzungsdauer entsteht daraus jedoch ein schwieriger Zielkonflikt: Eine Verbindung soll während ihres Einsatzes widerstandsfähig bleiben, später aber nicht zwangsläufig zu einem dauerhaften Hindernis für die Wiederverwertung werden. Einfaches Abschwächen löst dieses Problem nicht. Ein Material, das sich unter normalen Gebrauchsbedingungen unkontrolliert zerlegt, wäre für viele Aufgaben ungeeignet. Gefragt ist vielmehr ein Unterschied zwischen dem stabilen Zustand im Einsatz und einem gezielt auslösbaren chemischen Rückweg. Dieser Gedanke steht hinter einer neuen Familie von Polymeren, deren innere Struktur beide Anforderungen miteinander verbinden soll.
Die am 5. Oktober 2026 in Nature Communications veröffentlichte Untersuchung zu Poly(ester amiden) stammt aus einem chinesischen Team um Haobing Wang und Yang Yang. Die Materialien kombinieren Ester- und Amidbindungen innerhalb ihrer Molekülketten. Vereinfacht gesagt sollen dadurch Eigenschaften zusammenkommen, die bei herkömmlichen Kunststofffamilien oft unterschiedlich ausgeprägt sind: mechanische Stabilität auf der einen und chemische Zugänglichkeit für einen späteren Abbau auf der anderen Seite. Dafür reicht es nicht, zwei fertige Kunststoffe beliebig zusammenzumischen. Die Forscher entwickeln einen Reaktionsweg, mit dem sich die Bausteine in kontrollierbarer Zusammensetzung verbinden lassen. Anschließend prüfen sie mehrere Varianten, deren Eigenschaften sich teilweise deutlich unterscheiden. Das ist für die Interpretation wichtig. Die höchsten Werte für Festigkeit, Haftung oder Abbaubarkeit stammen nicht automatisch von derselben Probe. Die Arbeit beschreibt eine anpassbare Materialfamilie und keinen einzelnen Klebstoff, der in jedem Versuch gleichzeitig den jeweiligen Bestwert erreicht.
Für die Herstellung nutzt das Team einen Katalysator mit vier Titanatomen. Er ermöglicht eine Reaktion zwischen den ringförmigen Ausgangsstoffen Caprolacton und Caprolactam, aus denen längere Molekülketten mit Ester- und Amidanteilen entstehen. Die untersuchten Synthesen laufen unter anderem ohne zusätzliches Lösungsmittel bei 160 Grad Celsius ab. Wenn die Autoren den Ansatz gegenüber anderen Verfahren als vergleichsweise mild einordnen, bedeutet das also nicht, dass die Herstellung bei Raumtemperatur erfolgt. Die genaue Zusammensetzung beeinflusst, wie beweglich die Ketten bleiben, wie stark sie sich untereinander anziehen und wie geordnet einzelne Bereiche werden. Diese molekulare Organisation entscheidet mit darüber, ob das fertige Material eher elastisch oder steifer wirkt. Für eine Klebeverbindung müssen außerdem die Wechselwirkungen mit der jeweiligen Oberfläche stimmen. Die Entwicklung verbindet deshalb eine chemische Herstellungsfrage mit einer mechanischen: Wie lässt sich eine Struktur erzeugen, die belastbar ist, ohne den späteren Zugriff auf ihre zerlegbaren Bindungen vollständig zu versperren?
Eine der untersuchten Varianten erreichte auf unbehandeltem Edelstahl nach 24 Stunden eine überlappende Scherfestigkeit von etwa 15,1 Megapascal. Dabei werden zwei verklebte, überlappende Teile gegeneinander belastet. Der Wert beschreibt die Beanspruchung bezogen auf die Klebefläche und ist nicht mit der Zugfestigkeit einer frei stehenden Kunststoffprobe gleichzusetzen. Für solche Materialproben wurden in der Studie andere Spitzenwerte bis etwa 55,5 Megapascal gemessen. Die South China University of Technology berichtet über die Versuche außerdem anhand einer besonders anschaulichen Demonstration: Eine Verbindung mit einer überlappenden Fläche von 20 mal 10 Millimetern trug nach einer Stunde eine Last von ungefähr 97 Kilogramm. Das ist ein Ergebnis des konkreten Aufbaus, keine allgemeine Tragfähigkeitszusage für beliebige Reparaturen. Form, Material, Belastungsrichtung und Bedingungen gehören immer zum Messwert dazu.
Der chemische Rückweg setzt an den Esterbindungen an. In einem untersuchten Verfahren wird das Polymer mithilfe des Titankatalysators und Methanol in kleinere molekulare Bestandteile überführt. Diese Reaktion heißt Methanolyse. Die verwendete Probe erreichte innerhalb einer Stunde eine vollständige Umsetzung unter den gewählten Laborbedingungen. Das bedeutet nicht, dass ein fertiges Bauteil im Alltag einfach von selbst auseinanderfällt. Es handelt sich um eine gezielt herbeigeführte chemische Reaktion. Ebenso wenig muss dabei jeder Bestandteil unverändert in genau denselben ursprünglichen Ringbaustein zurückkehren. Entscheidend für den Recyclingansatz ist, dass aus den gewonnenen Produkten erneut ein vergleichbares Polymer aufgebaut werden kann. Die Forscher untersuchten deshalb nicht nur das Verschwinden des Ausgangsmaterials. Sie prüften auch Zusammensetzung und Molekülgrößen des zurückgewonnenen Kunststoffs. Erst dieser zweite Schritt unterscheidet einen geschlossenen Materialkreislauf von einer bloßen Zerstörung des ursprünglichen Klebstoffs und liefert einen wesentlich aussagekräftigeren Nachweis der Wiederverwendbarkeit.
Das wiederaufgebaute Material ähnelte der Ausgangsprobe in Zusammensetzung und Molekülgröße. Auch seine Haftung lag in einem vergleichbaren Bereich. Bei der dafür ausgewählten Variante erreichte die recycelte Probe nach der angegebenen Aushärtung etwa 8,3 Megapascal, während die ursprüngliche Probe ungefähr 8,8 Megapascal erreichte. Diese Werte dürfen nicht mit dem Spitzenwert der anderen Materialvariante vermischt werden. Sonst entstünde fälschlich der Eindruck, dass der gesamte Recyclingversuch mit dem stärksten Klebstoff durchgeführt und dessen Höchstleistung vollständig erhalten worden sei. Der tatsächliche Befund ist genauer und trotzdem relevant: Für eine konkrete Zusammensetzung wurde ein chemischer Kreislauf demonstriert, aus dem wieder ein brauchbares Haftmaterial hervorging. Damit ist eine wichtige Voraussetzung für Wiederverwertung gezeigt. Wie gut ein solches Verfahren mit verschmutzten Kleberesten, unterschiedlichen Zusatzstoffen oder gemischten Verbundteilen funktioniert, lässt sich aus diesem kontrollierten Versuch jedoch noch nicht allgemein ableiten.
Neben dem chemischen Kreislauf untersuchten die Forscher auch die erneute Verarbeitung der Materialien. Nach sechs solchen Verarbeitungszyklen veränderte sich die Haftfestigkeit in den beschriebenen Tests nur wenig. Dieser Befund ist nicht gleichbedeutend mit sechs vollständig durchgeführten Zyklen aus chemischer Zerlegung und anschließender Neusynthese. Die Unterscheidung ist wichtig, weil beide Wege unterschiedliche Anforderungen an Energie, Hilfsstoffe und Materialreinheit stellen. Ein Kunststoff kann erneut verarbeitet werden, ohne dass sämtliche Molekülketten bis auf kleinere Bestandteile zerlegt werden. Umgekehrt kann ein chemischer Rückweg dort interessant sein, wo eine einfache erneute Verarbeitung nicht genügt. Auch die Forschung an Kunststoffen mit gezielt eingebauten Sollbruchstellen setzt grundsätzlich daran an, den späteren Umgang mit einem Material bereits bei dessen Entwicklung mitzudenken. Die konkrete Chemie unterscheidet sich jedoch. Gemeinsam ist die Frage, wie eine brauchbare Nutzung mit einem kontrollierbaren Ende dieser Nutzung verbunden werden kann.
Ein weiterer Versuchsblock betrifft den Abbau unter Kompostbedingungen. Zwei Zusammensetzungen mit einem geringeren Amidanteil verloren dabei innerhalb von 24 Tagen mehr als 95 Prozent ihrer Masse. Andere Varianten blieben unter denselben Bedingungen wesentlich beständiger. Das Ergebnis zeigt, wie stark der Abbau von der inneren Struktur abhängt. Ein höherer Anteil bestimmter Bindungen und stärker geordnete Bereiche können den Zugang von Wasser erschweren und den Zerfall verlangsamen. Die Materialfamilie ist deshalb nicht pauschal als überall schnell abbaubar einzuordnen. Auch die gemessene Massenabnahme muss präzise beschrieben werden: Sie belegt nicht automatisch, dass sämtliche Bestandteile vollständig zu Kohlendioxid, Wasser und Biomasse umgesetzt wurden. Ebenso wenig lassen sich die Laborbedingungen mit einem kalten Boden, einem Fluss oder dem Meer gleichsetzen. Chemisches Recycling und Kompostierung sind zwei unterschiedliche geprüfte Wege. Sie werden durch die Studie nicht zu einer einzigen Eigenschaft, die unter beliebigen Umweltbedingungen gleichermaßen verfügbar wäre.
Die Ergebnisse verbinden mehrere Eigenschaften, die für eine spätere Anwendung interessant sind: Haftung auf verschiedenen Oberflächen, anpassbare mechanische Eigenschaften und nachgewiesene Wege zur Wiederverarbeitung. Für einen industriellen Einsatz wäre jedoch zusätzlich zu klären, wie sich größere Mengen reproduzierbar herstellen und gebrauchte Materialien zuverlässig zurückführen lassen. Ebenso wichtig wären Alterung, wechselnde Temperaturen und Belastungen über die gesamte vorgesehene Nutzungsdauer. Ein günstiger einzelner Prüfwert ersetzt keine solche Bewertung. Auch die Umweltbilanz hängt nicht nur davon ab, ob ein chemischer Kreislauf grundsätzlich möglich ist. Sie muss berücksichtigen, welche Stoffe und welche Energie dabei tatsächlich benötigt werden und wie viel Material zurückgewonnen wird. Der wesentliche Fortschritt liegt deshalb nicht in einem bereits fertigen Ersatz für jeden vorhandenen Klebstoff. Er liegt in einem konkreten chemischen Konzept, bei dem hohe Gebrauchsfestigkeit und ein späterer Rückweg zusammen untersucht werden, statt die Entsorgung erst nachträglich als getrenntes Problem zu behandeln.
Nature Communications, Coordination ring-opening transamidation copolymerization of cyclic lactones and lactams towards circular and biodegradable poly(ester amide) adhesives; doi:10.1038/s41467-026-78220-6
