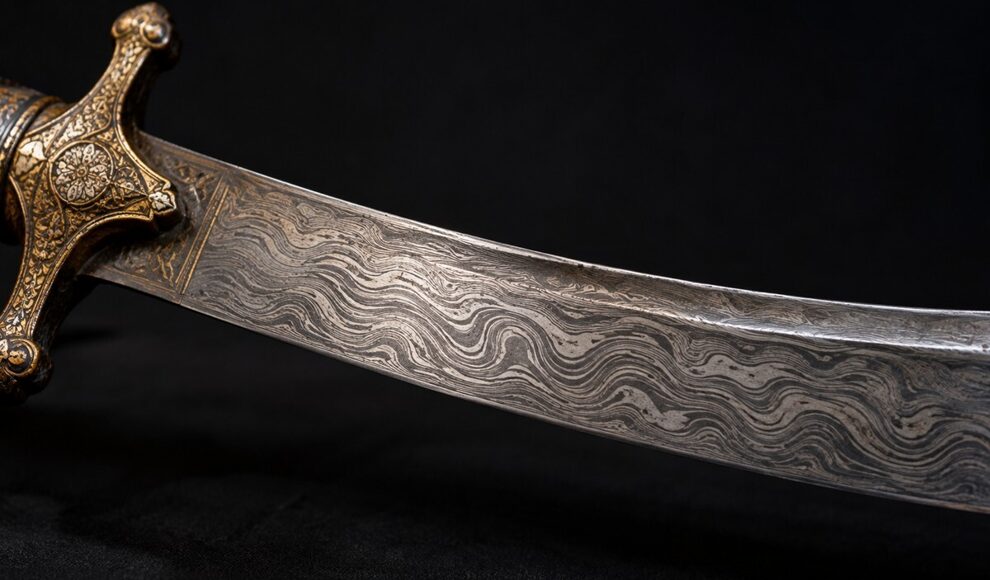

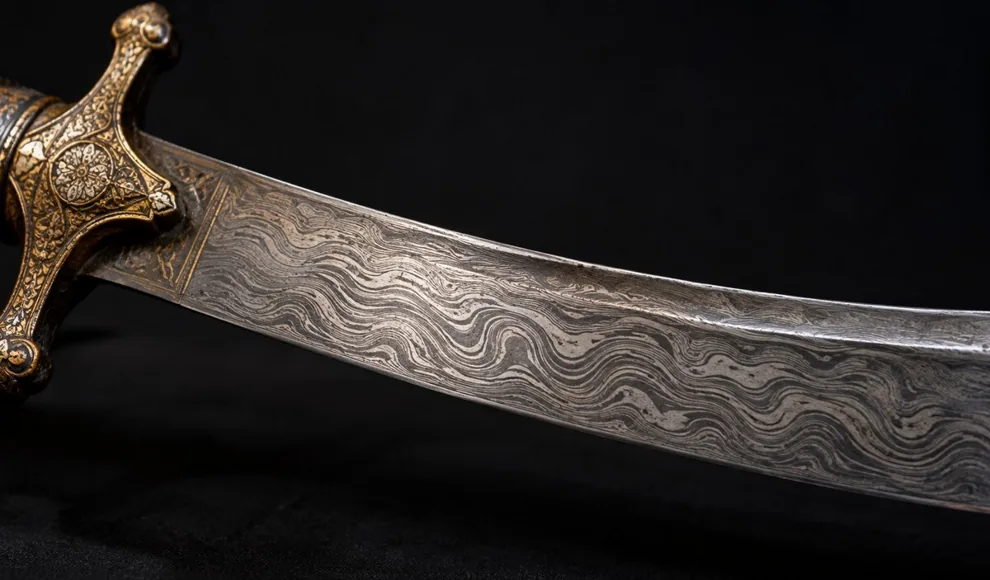

Auf historischen Damaszener-Klingen laufen helle und dunkle Linien wie feine Wasserwellen über den Stahl. Ein untersuchter Damaszener Säbel aus dem 17. Jahrhundert enthält im Inneren Strukturen im Nanometermaßstab, also millionstel Millimeter: Kohlenstoff-Nanoröhren und Zementit-Nanodrähte; der Stahl entstand aus Wootz-Barren, die aus Indien in den Nahen Osten gelangten. Das sichtbare Muster ist breiter als diese Nanostrukturen und mit bloßem Auge erkennbar, doch erst moderne Mikroskope machten einen Teil seiner inneren Ordnung sichtbar. Wie genau daraus die legendären Eigenschaften der Klingen entstanden, ist bis heute nicht vollständig geklärt.
Als die Materialforscher Marianne Reibold und Peter Paufler an der Technischen Universität Dresden im Jahr 2006 eine Probe aus einem historischen Säbel untersuchten, blickten sie nicht auf die ganze Klinge, sondern auf winzige Bereiche des Stahls. Unter dem hochauflösenden Transmissionselektronenmikroskop erschienen Strukturen, die nur wenige Nanometer groß waren. Das Gerät schickt Elektronen durch eine extrem dünne Probe und kann dadurch Details sichtbar machen, die für ein Lichtmikroskop viel zu klein sind.
Der Befund war deshalb bemerkenswert, weil Damaszener Stahl schon lange durch sein Wassermuster bekannt war. Die hellen und dunklen Bänder auf poliertem Metall erinnern an ruhige Wellen auf einem Teich, entstehen aber aus der inneren Verteilung verschiedener Bestandteile im Stahl. Die Dresdner Untersuchung verband dieses jahrhundertealte Erscheinungsbild mit Strukturen, die heute aus der Nanotechnik bekannt sind.
Reibold, Paufler und ihre Kollegen untersuchten echten Wootz-Stahl aus einem Damaszener Säbel des 17. Jahrhunderts. In der Fachzeitschrift Nature berichteten sie über Kohlenstoff-Nanoröhren sowie Zementit-Nanodrähte, also sehr feine längliche Strukturen aus Eisenkarbid, der Originalbefund ist nachzulesen unter Nature. Kohlenstoff-Nanoröhren sind röhrenförmige Anordnungen aus Kohlenstoffatomen, deren Durchmesser im Bereich weniger Nanometer liegen kann.
Damit lag in einem jahrhundertealten Werkstoff eine Struktur vor, die moderne Materialforscher normalerweise mit gezielt hergestellten Nanomaterialien verbinden. Die Autoren schlugen vor, dass die Nanoröhren mit der Ausbildung feiner Zementit-Strukturen zusammenhängen könnten. Für die berühmte Härte und Schärfe des Stahls ist diese Verbindung jedoch keine endgültig bewiesene Ursache. Der Befund zeigt eine besondere Mikrostruktur, nicht automatisch eine vollständige Erklärung aller mechanischen Eigenschaften.
Die historischen Damaszener-Klingen wurden nicht einfach aus gewöhnlichem europäischen Stahl geschmiedet. Grundlage war Wootz-Stahl, ein kohlenstoffreicher Tiegelstahl aus Indien, der als Barren gehandelt und im Nahen Osten zu Klingen verarbeitet wurde. Beim Tiegelverfahren wird Eisen zusammen mit kohlenstoffhaltigem Material stark erhitzt, bis ein kompakter Stahlbarren entsteht. Solche Barren gelangten über weite Handelswege zu Schmieden, die daraus Säbel und Schwerter fertigten.
Vom Mittelalter bis in die frühe Neuzeit war dieser Werkstoff wegen seines Musters und seiner Schneidleistung berühmt. Historische Quellen und metallurgische Untersuchungen unterscheiden Wootz-Damaszenerstahl von modernem lagenverschweißtem Damast, bei dem mehrere Stähle miteinander verschweißt und gefaltet werden. Ein verwandtes, aber technisch anderes Verfahren ist auch aus moderner Fertigung bekannt, etwa beim Damaszenerstahl aus dem 3D-Drucker.
Für das typische Wassermuster ist vor allem die Verteilung von Zementit entscheidend: John D. Verhoeven, Alfred H. Pendray und William E. Dauksch zeigten in Rekonstruktionsversuchen, dass geringe Mengen bestimmter Spurenelemente die Ausbildung gebänderter Zementit-Strukturen fördern können, besonders wirksam war Vanadium. Die Autoren führen das Muster auf eine Kombination aus Mikrosegregation im erstarrenden Barren und wiederholter thermischer Behandlung beim Schmieden zurück.
Vereinfacht bedeutet das: Schon beim Abkühlen des Barren verteilen sich Spurenelemente nicht vollkommen gleichmäßig. Beim späteren Erhitzen und Schmieden beeinflussen diese Unterschiede, wo Zementit erneut aus dem Stahl ausfällt. So entstehen bandartige Bereiche, die nach dem Polieren und Ätzen als helle und dunkle Linien sichtbar werden. Die Arbeit von Verhoeven und Kollegen ist nachzulesen unter JOM.
Die alte Technik gilt als verloren, weil die ursprüngliche handwerkliche Produktionskette nicht vollständig überliefert wurde und historische Wootz-Barren mit der passenden Zusammensetzung nicht mehr regelmäßig verfügbar waren. Moderne Forscher konnten das Ergebnis jedoch in wesentlichen Punkten nachbilden. Verhoeven und der Klingenschmied Alfred Pendray entwickelten Verfahren, mit denen sie Barren erzeugten und zu Klingen schmiedeten, deren Mikrostruktur und Oberflächenmuster hochwertigen historischen Exemplaren stark ähnelten.
Dabei erwies sich die Temperaturführung als empfindlich: Wird ein kohlenstoffreicher Stahl zu stark oder zu lange erhitzt, können sich die Unterschiede in der Verteilung wichtiger Spurenelemente ausgleichen. Genau diese Unterschiede werden aber für die spätere Bildung der Zementit-Bänder benötigt, und das erklärt, warum die Herstellung nicht allein aus einer geheimen Zutat bestand: Erz, Barrenherstellung, Abkühlung, Schmiedetemperatur und wiederholte Wärmezyklen mussten zusammenpassen.
Die Dresdner Forscher beobachteten nach einer Behandlung der Probe mit Salzsäure röhrenartige Kohlenstoffstrukturen und nanometergroße Zementit-Bestandteile. Sie vermuteten, dass Spurenelemente im Stahl die Entstehung der Kohlenstoff-Nanoröhren begünstigt haben könnten und dass diese wiederum als Gerüst für Zementit-Nanodrähte dienten. Nature fasste diese Möglichkeit ausdrücklich als Erklärungsvorschlag zusammen, nicht als endgültig bewiesenen Herstellungsmechanismus.
Auch die oft erzählte Vorstellung, die Nanoröhren hätten direkt die außergewöhnliche Härte oder Schärfe der Klingen erzeugt, bleibt deshalb vorsichtig zu behandeln. Die Eigenschaften eines Schwertstahls hängen von Kohlenstoffgehalt, Gefüge, Härtebehandlung, Schliff und vielen weiteren Faktoren ab. Nanostrukturen können dabei eine Rolle gespielt haben, doch aus ihrem Nachweis allein lässt sich kein einzelner Anteil an Schneidleistung oder Bruchfestigkeit berechnen.
Heute lässt sich ein historischer Damaszener Säbel auf zwei völlig verschiedenen Maßstäben lesen: An der Oberfläche verlaufen breite, mit bloßem Auge erkennbare Bänder über den polierten Stahl. Tief im Gefüge liegen dagegen Strukturen, für die ein Transmissionselektronenmikroskop nötig ist. Zwischen beiden Ebenen stehen Zementit-Bänder und Spurenelemente, deren Verteilung durch die Herstellung des Wootz-Stahls und das spätere Schmieden geprägt wurde.
Gerade diese Verbindung macht den Werkstoff bis heute ungewöhnlich: Ein Schmied des 17. Jahrhunderts konnte keine Nanoröhre sehen und kannte keine moderne Werkstoffphysik, arbeitete aber mit einem Prozess, der im Stahl Strukturen bis hinunter in den Nanometerbereich erzeugte. Auf der fertigen Klinge blieb davon nur das ruhige helle und dunkle Wassermuster sichtbar, das schon aus einiger Entfernung auffällt und zugleich auf eine viel kleinere Ordnung im Metall verweist.
Mit KI-Unterstützung erstellt
Wählen Sie Forschung und Wissen bei Google als bevorzugte Quelle oder folgen Sie uns per RSS-Feed.
