Dennis L.

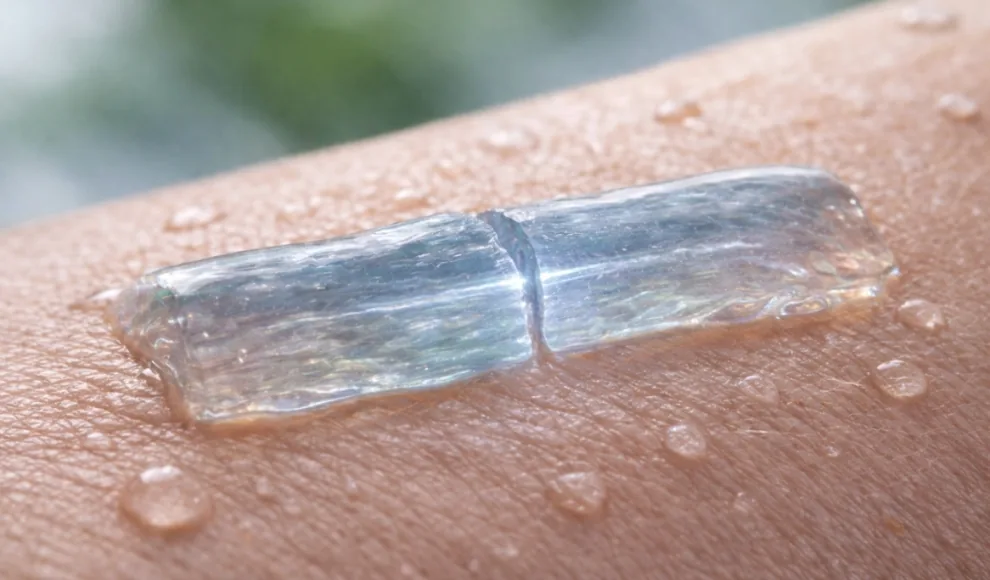

Hydrogele gelten als weich, doch im Labor entstehen zunehmend Schichtsysteme im Maßstab von 1 Millimeter. Ein aktueller Ansatz nutzt Nanokonfinement, um Polymerketten dicht zu verschlaufen und dennoch beweglich zu halten. Entscheidend ist, ob sich nach einem Schnitt mechanische Kennwerte wiederherstellen lassen und wie das gemessen wird. Die neuen Daten könnten Anwendungen von Wundheilung bis Softrobotik beeinflussen, falls sie sich skalieren lassen.
Hydrogele sind Netzwerke aus langen Polymerketten, die große Mengen Wasser binden und dadurch weich, formbar und häufig gut verträglich für biologische Umgebungen wirken. In der Technik dienen sie als Trägermaterial für Wirkstoffe, als Kontaktmedium für Sensoren oder als feuchte Grenzschicht, die Reibung reduziert. Mechanisch liegen klassische Gele oft im Bereich weniger Kilopascal bis einiger Hundert Kilopascal, was sie für belastete Anwendungen zu nachgiebig macht. Wird ein Gel steifer gemacht, geschieht das häufig über zusätzliche Vernetzungspunkte oder über Füllstoffe, die das Polymergerüst stützen. Beides verändert jedoch die Beweglichkeit der Ketten und damit die Fähigkeit, nach einer Beschädigung wieder zusammenzufinden. Genau dieser Zielkonflikt ist ein Grund, warum Hydrogel Forschung seit Jahren versucht, Struktur und Dynamik gleichzeitig zu optimieren, statt nur eine Eigenschaft zu maximieren.
Selbstheilung in weichen Materialien kann über reversible Wechselwirkungen laufen, etwa über Wasserstoffbrücken, elektrostatische Anziehung oder dynamische kovalente Bindungen. Solche Mechanismen benötigen Zeit und oft auch Feuchtigkeit, weil Ketten an die Bruchstelle diffundieren und dort neue Kontakte bilden müssen. Bei hoher Steifigkeit sinkt die Diffusionsrate, und die Kontaktflächen passen schlechter aufeinander, sodass ein Schnitt zwar zusammengefügt werden kann, aber mechanisch schwach bleibt. Biologische Gewebe umgehen das Problem über Hierarchien aus Fasern, Zwischenräumen und Wassertransport, wodurch auf Makroskala Stabilität und auf Molekülebene Bewegung koexistieren. In der Materialprüfung werden solche Unterschiede meist über Elastizitätsmodul in Pascal und über Bruchdehnung quantifiziert, doch diese Werte sind stark abhängig von Geometrie, Geschwindigkeit und Wassergehalt. Das macht Anwendungen wie eine selbstheilende Robotikhaut so schwierig, weil künstliche Systeme beides gleichzeitig liefern müssen, ohne sich bei Belastung dauerhaft zu verformen.
Viele synthetische Gele werden steifer, indem zusätzliche Bindungen zwischen den Polymerketten erzeugt werden. Chemische Vernetzung erhöht die Steifigkeit, doch sie reduziert zugleich die Freiheit der Ketten, sich nach einem Riss wieder neu zu ordnen. Auch Füllstoffe wie Partikel oder Fasern können die Last tragen, aber sie blockieren oft genau die Molekülbewegungen, die für Reparatur nötig sind. Wird ein Schnitt in einem solchen Material geschlossen, kann die Oberfläche zwar wieder zusammenhaften, doch die Lastübertragung bleibt an der ehemaligen Bruchstelle konzentriert, was die Lebensdauer bei wiederholter Belastung begrenzt. Für technische Anwendungen ist deshalb nicht nur wichtig, dass ein Gel optisch wieder zusammenwächst, sondern dass Kennwerte wie Zugfestigkeit und Bruchdehnung nach der Reparatur wieder in den ursprünglichen Bereich zurückkehren. Dieser Zielkonflikt ist besonders relevant, wenn es um Einsatzfelder geht, in denen Wundheilung simuliert oder wiederholtes Dehnen gefordert ist, weil dort kleine Defekte schnell zu Funktionseinbußen führen können.
Einen anderen Weg verfolgen Ansätze, die Steifigkeit nicht primär über starre chemische Brücken, sondern über geometrische Einschränkung erzeugen. Dabei wirken extrem dünne, großflächige Plättchen als Gerüst, zwischen dem Polymerschichten in sehr engen Spalten liegen. In einer aktuellen Arbeit werden Ton Nanosheets so ausgerichtet, dass sie eine geordnete Stapelstruktur bilden und damit ein Nanokonfinement erzeugen, in dem Polymerketten dicht verschlaufen können, ohne vollständig immobil zu werden. Eine offizielle Beschreibung des Herstellungsprinzips liefert Press Release 07.03.2025 und ordnet den Ansatz als Versuch ein, gelartige Werkstoffe näher an die Kombination aus Festigkeit und Dehnbarkeit biologischer Haut zu bringen. Der Clou liegt darin, dass das Gerüst Lasten aufnimmt, während die Ketten auf molekularer Ebene noch genügend Freiheit behalten, um nach einem Schnitt wieder miteinander zu verschränken.
Für die Synthese wird eine hochkonzentrierte Monomerlösung mit den Nanosheets gemischt und anschließend per UV-Bestrahlung polymerisiert, wodurch aus der Flüssigkeit ein elastischer Festkörper entsteht. Entscheidend ist die Mikrostruktur: Ein etwa 1 Millimeter dicker Probekörper kann aus sehr vielen übereinanderliegenden Plättchen bestehen, sodass die Polymerschichten jeweils nur einen schmalen Abstand zueinander haben. In diesem Spaltmaß, das im Nanometerbereich liegt, entstehen besonders viele topologische Verschlaufungen, die im Gegensatz zu festen Bindungen wieder lösbar und neu bildbar sind. Das erklärt, warum Reparatur nicht nur über Klebrigkeit, sondern über das erneute Ineinandergreifen der Ketten funktionieren kann. Gleichzeitig schafft die hohe Ordnung eine Richtungsabhängigkeit, was bei der Bewertung der Messdaten eine Rolle spielt, weil ein Schnitt quer oder längs zur Schichtorientierung zu unterschiedlichen Wiederherstellungsraten führen kann.
Ob ein Material tatsächlich gleichzeitig steif und reparierbar ist, entscheidet sich an der Methodik der Prüfungen. Bei Hydrogelen werden mechanische Kennwerte oft unter definiertem Wassergehalt bestimmt, weil schon geringe Austrocknung die Oberfläche versteift und Rissbildung begünstigen kann. Zusätzlich beeinflussen Probendicke, Dehngeschwindigkeit und die Richtung relativ zur Schichtordnung das Ergebnis. Für Selbstheilung kommt ein weiterer Faktor hinzu: Nach dem Zusammenfügen müssen die Kontaktflächen genügend eng anliegen, damit Polymerketten über die Grenze diffundieren und sich neu verschlaufen können. Viele Studien unterscheiden deshalb zwischen optischer Rissschließung, Wiederherstellung der maximalen Kraft und Rückkehr der dissipativen Eigenschaften, die für Zähigkeit relevant sind. Werden verschiedene Tests kombiniert, lässt sich besser erkennen, ob ein Effekt robust ist oder nur unter einer speziellen Prüfbedingung auftritt. Gerade bei schichtbasierten Systemen spielt auch die gezielte Befeuchtung der Schnittstelle eine messbare Rolle.
In den berichteten Daten erreicht der Elastizitätsmodul Werte im Bereich von 50 Megapascal, während die Zugfestigkeit bis 4,2 Megapascal angegeben wird, was für wasserreiche Gele ungewöhnlich hoch ist. Für die Selbstheilung werden mehrere Metriken genannt: In makroskopischen Schneidtests kann ein Schnitt nach etwa vier Stunden bereits zu 80 bis 90 Prozent wieder geschlossen sein, nach 24 Stunden wird häufig eine nahezu vollständige Reparatur beschrieben. Im technischen Kontext ist dabei entscheidend, welche Größe als Referenz dient, denn eine Wiederherstellung der maximalen Zugspannung ist nicht identisch mit der Rückkehr von Energieverlust und Haftung. Die peer-reviewte Darstellung findet sich in Stiff and self-healing hydrogels 2025 und legt nahe, dass Nanokonfinement auch die Integration zusätzlicher Funktionen ermöglicht, solange die Schichtordnung erhalten bleibt.
Wenn ein Hydrogel sowohl hohe mechanische Kennwerte als auch Reparaturfähigkeit zeigt, sind mehrere Einsatzfelder prinzipiell naheliegend. In der Medizin wäre denkbar, dass Materialien als temporäre Matrix dienen, die Gewebe schützt und Feuchtigkeit hält, ohne bei Bewegung sofort zu reißen. Ob daraus tatsächlich bessere Wundheilung entsteht, ist damit jedoch nicht gesagt, denn biologische Heilprozesse hängen von Immunreaktionen, Durchblutung und Abbauprodukten ab, die ein synthetisches Gel nicht automatisch steuert. Trotzdem ist das Interesse groß, weil mechanisch robuste Hydrogele als Wundauflagen, als Haftschichten oder als Wirkstoffdepots funktionieren könnten und damit Konzepte wie ein Wundgel um eine neue Materialklasse ergänzen würden. In der Softrobotik könnten solche Gele zudem als sensorische Hautschichten dienen, weil sie sich dehnen lassen und gleichzeitig Beschädigungen im Betrieb eher tolerieren.
Für die Praxis stellen sich aber harte Fragen: Wie stabil bleibt die Schichtordnung bei Temperaturwechsel, Salzgehalt oder wiederholtem Austrocknen, und wie schnell lässt sich ein Material nach einer Beschädigung unter realen Kontaktbedingungen wieder schließen. Schon im Labor kann die Oberfläche bei niedriger Luftfeuchte rasch Wasser verlieren, was Reparaturprozesse verlangsamt und zusätzliche Benetzung erfordert. Auch die Skalierung ist offen, denn eine gleichmäßige Ausrichtung über größere Flächen ist anspruchsvoller als bei kleinen Proben, und Defekte in der Ordnung können lokale Spannungsspitzen erzeugen. Für biomedizinische Anwendungen kommen außerdem Sterilisation, mögliche Partikelabgabe und Langzeitverträglichkeit hinzu. Der Materialansatz ist damit weniger ein fertiges Produkt als ein Designprinzip, das zeigt, wie Nanokonfinement und Entanglement zusammenarbeiten können, wenn Messungen und Randbedingungen transparent berichtet werden. Besonders interessant sind deshalb Anwendungen, bei denen Reparaturzyklen und Dehnung systematisch über viele Lastwechsel geprüft werden.
Nature Materials, Stiff and self-healing hydrogels by polymer entanglements in co-planar nanoconfinement; doi:10.1038/s41563-025-02146-5
